直通电磁阀-直通式电磁脉冲阀-直通式脉冲电磁阀

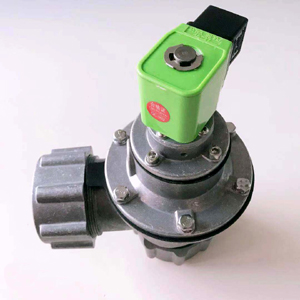

DMF-T型直通式电磁脉冲阀

DMF-T型直通电磁脉冲阀为直通阀,其进气口之间夹角为180°(进出口中心线为同一直线),其进口与储气筒连接,出口与喷吹管连接。气流畅通,能提供符合要求的清灰脉冲气体。
产地:河北省>泊头市
供应商:泊头市康越环保有限公司
点击这里给我发消息
咨询热线:0317-8346823 8295600

DMF-T型直通式电磁脉冲阀详细介绍

 一、用途
      电磁脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率。
      DMF-T型电磁脉冲阀为直通阀,其进气口之间夹角为180°(进出口中心线为同一直线),其进口与储气筒连接,出口与喷吹管连接。气流畅通,能提供符合要求的清灰脉冲气体。
 二、工作原理
         膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。
   脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,电磁脉冲阀处于“开启”状态。
   脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片组件紧贴阀的输出口,电磁脉冲阀又处于“关闭”状态。
 三、内部结构图
 淹没式电磁脉冲阀内部结构图
DMF-T型直通式电磁脉冲阀部件清单
 序号 名称
数量
 1 街铁
1
 2  放气孔  1
 3  膜片  1
 4  放气孔
 1
 5  后气室
 1
 6  膜片
 1
 7  前气室  1
 8  节流孔
 1
四、型号含义

             DMF——T——XX——S——X

      1、DMF:是指电磁脉冲阀
      2、   Z   :是指直通式
      3、   XX:是指公称通径
      4、   S   :是指双膜片
      5、   X   :是指温度等级(1.3)
五、型号规格选样表
 序号
型号规格
公称通径  膜片数 进气口尺寸
出气口边接形式
mm
Inch
 1
DMF-Z-20
 20

3 / 4"

 1

G 3 / 4"

3 / 4"

2
DMF-Z-25
 25
1"
 2
G 1"
G 1"
3
DMF-Z-40S
 40

1 1/2"

 2

G 1 1/2"

G 1 1/2"
4
DMF-Z-50S
 50
2"
 2
G 2"
G 2"
5
DMF-Z-62S
 62

2 1/2"

 2

G 2 1/2"

G 2 1/2"

 六、电磁脉冲阀技术指标:
 产品型号
DMF-T型直通式电磁脉冲阀
 工作压力  0.4~~0.6Mpa
 工作介质  清洁空气
 电        压  DC24V、AC220V、AC110V
 电       流
 0.8A、0.23A
 使用环境  温度:-25℃~~+55℃,空气的相对湿度不超过85%
 膜片寿命  喷吹100万次或三年
  七、材质说明
 阀体  铝合金
 卡簧  不锈钢
 线导组件  430FR不锈钢等材料
 膜片  进口丁腈橡胶
 弹簧  304不锈钢
 紧固件  302不锈钢

八、结构尺寸
