检测除尘器气体中含湿量的方法
在布袋除尘系统与除尘器中,气体中水分含量的检测有三种方法,分别为冷凝法、干湿球法和重量法来确定布袋除尘器的含湿量。
1 、冷凝法
( 1 )原理由烟道中抽取_体积的排气使之通过冷凝器,根据冷凝出来的水量,加上从冷凝器排出的饱和气体含有的水蒸气量,计算排气中的水分含量。
( 2 )测定装置及仪器冷凝法测定排气中水分含量的采样系统如图所示,它由烟尘采样管、冷凝器、干燥器、温度计、真空压力表、转子流量计和抽气泵等部件组成。
冷凝法测定中排气水分含量的的采样系统
1、流筒;2 、采样管;3、冷凝器;4、温度计;5、干燥器;6、真空压力表;7、转子流量计;8、累积流量计;9、调节阀; 10、抽气泵
1.1、烟尘采样管。采用不锈钢制成,内装滤筒,用于除去排气中的颗粒物。
1.2、冷凝器。由不锈钢制作,用于分离、贮存在采样管、连接管和冷凝器中冷凝下来的水。冷凝器总体积不小于5L一冷凝管(Φ110mm×1㎜)有效长度不小于1500㎜,贮存冷凝水容器的有效容积应不小于100L,排放冷凝水的开关严密不漏气。
1.3、温度计。_度应不低于2.5%_小分度值应不大于2℃。
1.4、干燥器。用有机玻璃制作,内装硅胶,其容积应不小于0.8L,用于干燥进入流量计的湿烟气。
1.5、真空压力表。_度应不低于4%,用于测定流量计前气体压力。
1.6、转子流量计。_度应不低于2.5%。
1.7、抽气泵。当流量为40L/min,其抽气能力应能克服烟道及采样系统阻力。当流量计装置放在抽气泵出口端时,抽气泵应不漏气。
1.8、量筒10ML。
2、干湿球法
(1)原理使气体在_速度下流经干、湿球温度计。根据干、湿球温度计读数和测点处排气的压力,计算出排气的水分含量。
(2)测量装置及仪器干湿球法采样装置见图。
干湿球衍测定排气水分含量装置
1、烟道;2、干球温度计;3、湿球温度计;4、保温采样管;5、真空压力表;6、转子流量计;7、抽气泵
3、重量法
(1)原理由烟道中抽取_体积的排气,使之通过装有吸湿剂的吸湿管,排气中的水分被吸湿剂吸收,吸湿管的增重即为已知体积排气中含有的水分量。
(2)采样装置及仪器重量法测量排气中水分含量的装置见图1,其主要组成为头部带有颗粒物过滤器的加热或保法国的气体采样管、U 形吸湿管(见图2)或雪菲尔德湿管(见图3)以及内装氯化钙或硅胶等吸湿剂。真空压力表的_度应不低于4%,温度计的_度应低于2.5%。测量范围0-1.5m/min。抽气泵的流量为2m/min 时,抽气能力应克服烟道及采样系统阻力。当流量计量装置放在抽气泵出口端时,抽气泵应不漏所天平的感量应不大于1gk。

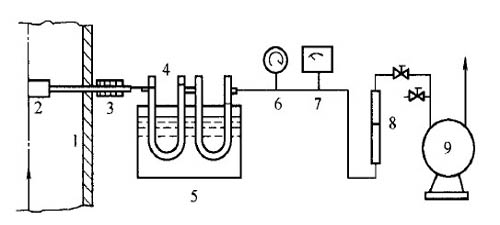

图1重量法测定排气水分含量装置
1、烟道;2、过滤器;3、加热器;4、吸湿管;5、冷却槽;6、真空压力力表;7、温度计;8、圈子流量计;9、抽气泵
